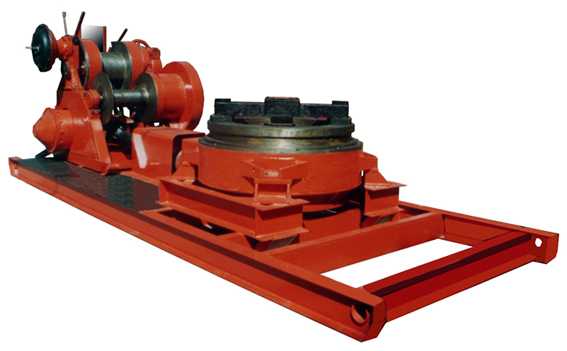

SPS600
SPS600水井钻机主要应用于600米以内水文水井的钻凿与勘探，适用于土层、岩层、卵砾石层。该钻机采用机械传动，转盘回转驱动钻具实现进尺，具有输出扭矩大、提升能力强、转速范围宽等特点。钻机有主副卷扬，钻塔采用桁架式“A”型塔，或四角管塔，钻机为散装结构，分解性强，便于运输。
SPS600ZD型水文水井钻机为散装的，转盘式、机械传动、机械操纵的水文水井钻机，它具有以下特点：
1.钻机工作时用泥浆做冲洗液，转盘带动钻杆回转钻进，用卷扬机实现升降钻具，下井管、起落钻塔。用锚头轮实现拧卸钻具及辅助提升的要求。
2.钻机配备两种动力，柴油机和电动机。配电动机动力时用户自配泥浆泵动力 ，用户可根据需要选择。
3.转盘通孔直径大。
|
钻井深度(m) |
400；600 |
|
钻杆直径(mm) |
∮89 ∮73 |
|
钻孔直径(mm) |
|
|
开孔 |
最大∮600 |
|
终孔 |
土层∮500 |
|
岩层 |
∮241 |
|
转盘 |
|
|
型式 |
拨杠式带孔口板 |
|
通孔直径(mm) |
∮605 |
|
扭矩(kN.m) |
6.73；3.77；2.11 |
|
转速(r/mim)正反 |
42；75；134 |
|
卷扬机 |
|
|
型式 |
行星式卷扬机 |
|
单绳提升能力(kN) |
40； 23； 12.5 |
|
单绳提升速度(第三层)(m/s) |
0.75； 1.32； 2.38 |
|
卷筒直径(mm) |
∮350 |
|
钢丝绳直径(mm) |
∮20，∮21.5 |
|
钢丝绳容量(m) |
100； 94 |
|
以水龙头 |
|
|
通径(mm) |
∮70 |
|
高压胶管通径：(mm) |
∮64 |
|
负荷能力(kN) |
360 |
|
游动滑车 |
|
|
型式 |
3×3 |
|
负荷能力(kN) |
180 |
|
钻杆 |
|
|
主动钻杆(mm) |
108×108(方)×8000 |
|
孔内钻杆(mm) |
∮89×6500 ；∮89×9000 (用户自备) ∮73×6500 ；∮73×9000 (用户自备) |
|
动力机 |
|
|
柴油机 4135AN |
100HP/1500r/mim (含泥浆泵动力) |
|
电动机 Y225S-4 |
37kW/1480r/min |
|
泥浆泵 |
|
|
型号 |
BW-850型泥浆泵 |
|
排量(l/mim) |
850 600 |
|
压力(MPa) |
2.0 3.0 |
|
采用电动机动力的用户自配泥浆泵动力 |
|
|
钻机的安装轮廊尺寸 |
9200mm×2600mm×1800mm（长×宽×高） |
